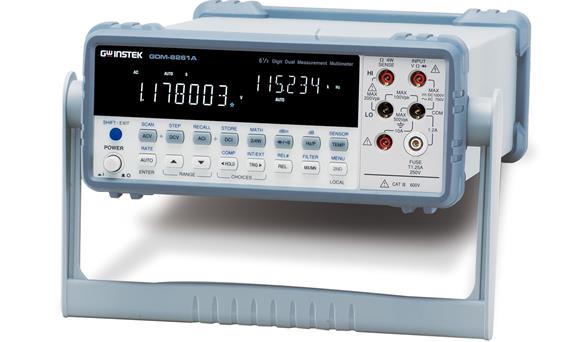

GDM-8261A数字万用表图片

图片仅供参考,产品以实物为准

产品名称

GDM-8261A数字万用表

产品型号

GDM-8261A

产品内部编号

产品价格

￥0.00

生产厂商

产品分类

仪器仪表

分析仪器

温控仪表

电子测量仪器

电工仪表

实验室仪器

GMC-I

SEAWARD

FLUKE

TESTO

优利德

同惠电子

胜利仪器

香港希玛

金科JINKO

深达威

固纬Gwinstek

安柏

开关电源

亚速旺Asone

Harting

魏德米勒weidmuller

wago万可

冠德Ktec

OKAYA

COSEL

TDK

ohmite

工业自动化与控制

专用

人机接口（HMI）

人机接口（HMI）- 配件

保护继电器和系统

信号调节器和隔离器

凸轮定位器

可堆叠塔式照明和元器件

工业PC

工业照明-工作照明

工业照明 - 按灯拣货

工业设备

延时继电器

控制器 - PLC 模块

控制器 - 可编程逻辑（PLC，PAC）

控制器 - 机械安全

控制器 - 液体，液位

控制器 - 电缆组件

控制器 - 过程，温度

控制器 - 配件

机器人 - 末端效应器

机器人 - 配件

机器安全 - 光幕

机器安全 - 垫子

机器安全 - 激光扫描仪

机器安全 - 缓冲器和边缘

机器视觉 - 控制/处理

机器视觉 - 摄像头/传感器

机器视觉 - 条形码阅读器

机器视觉 - 照明

机器视觉 - 配件

气动，液压 - 减震器，阻尼器，避震器

气动，液压 - 阀门与控制

液体过滤

照明控制 - 配件

照明控制

电缆和软管载具，牵引链

监控器 - 电流/电压变送器

监控器 - 继电器输出

配件

面板仪表 - 计数器，小时表

面板仪表 - 配件

面板仪表

光学检测设备

小型放大镜，放大镜

支臂，安装座，支架

显微镜

机器视觉 - 透镜

机器视觉 - 配件

灯 - 放大，工作

照明光源

目镜，透镜

视频检测系统

配件

连接器

D-Sub 连接器

USB、DVI、HDMI 连接器

M12

推拉自锁

圆形连接器

DIN41612

RJ45

牛角/简牛系列

排针排母

端子&HSG

测试与计量

GPIB 和通信

数据采集（DAQ）

测试夹 - IC

测试夹 - 抓取器，钩

测试夹 - 短头鳄鱼夹，鳄鱼夹，重型

测试引线 - BNC 接口

测试引线 - 套件，分类

测试引线 - 热电偶，温度探头

测试引线 - 示波器探头，探针

测试引线 - 跳线，专用型

测试引线 - 香蕉插头，量表接口

测试探头尖

测试点

温度计

设备 - 万用表

设备 - 专用

设备 - 函数发生器

设备 - 可调变压器

设备 - 环境检测仪

设备 - 电气检测仪、电流探头

设备 - 电源（测试，工作台）

设备 - 示波器

设备 - 组合套装

设备 - 频谱分析仪

配件

五金件，紧固件，配件

DIN 导轨通道

元件绝缘子，安装座，垫片

垫圈 - 套管，凸肩

垫圈

孔插头 - 锥形盖

旋钮

泡沫

电路板支座

粘扣带

结构，运动五金件

缓冲器，支脚，焊盘，握把

传感器，变送器

IrDA 收发器模块

LVDT 变送器（线性可变差动变压器）

专用传感器

传感器 - 配件

传感器接口 - 接线盒

传感器电缆 - 组件

GDM-8261A数字万用表产品详细规格

  • 6 ½位显示：1,200,000位

  • DCV基本度：0.0035%

  • 双显示测量，真空荧光显示屏(VFD)

  • 11种主要测量功能&10种高级测量功能

  • 具AC+DC电压或电流量测功能

  • 高分辨率：DCI 100pA；ACI 1nA

  • 温度测量(RTD & 热电耦)范围：-200℃～+1820℃

  • USB接口传输速率高达2,400次读值/秒

  • 标准接口：USB、RS-232C、Digital I/O

  • 选配接口：GPIB或LAN

  • 选配扫描卡：GDM-SC1A(V×16ch，I×2ch)

  • 免费PC软件：DMM Viewer


快速选型

型号采样率显示DCV精度电流档位后面板输入标配接口
GDM-90601K/sec6½双显示(1200000)0.0075%3ANOUSB/RS-232/LAN/I/O
GDM-906110K/sec6½双显示(1200000)0.0035%10AYESUSB/RS-232/LAN/I/O
GDM-8261A2.4K/sec6½双显示(1200000)0.0035%10ANOUSB/RS-232/I/O



详细规格

规格
功能





档位(3)分辨率输入阻抗...等24 Hour 23°C± 1°C90 Day 23°C± 5°C1 Year 23°C± 5°C温度系数0°~ 18°C /28°~ 55°C
直流电压
100.0000 mV0.1μV10MΩ or >10GΩ0.0030 + 0.00300.0040 + 0.00350.0050 + 0.00350.0005 + 0.0005
1.000000 V1μV10MΩ or >10GΩ0.0015 + 0.00040.0020 + 0.00050.0035 + 0.00050.0005 + 0.0001
10.00000 V10μV11.11MΩ±1%0.0020 + 0.00060.0030 + 0.00070.0048 + 0.00070.0005 + 0.0001
100.0000 V0.1mV10.1MΩ±1%0.0020 + 0.00060.0035 + 0.00060.0081 + 0.00060.0005 + 0.0001
1000.000 V1mV10.1MΩ±1%0.0025 + 0.00060.0044 + 0.00100.0090 + 0.00100.0005 + 0.0001
电阻(4)
100.0000 Ω100μΩ1 mA0.0030 + 0.00300.008 + 0.0040.010 + 0.0040.0008 + 0.0005
1.000000 kΩ1mΩ1 mA0.0020 + 0.00050.008 + 0.0010.010 + 0.0010.0008 + 0.0001
10.00000 kΩ10mΩ100μA0.0020 + 0.00050.008 + 0.0010.010 + 0.0010.0008 + 0.0001
100.0000 kΩ100mΩ10μA0.0020 + 0.00050.008 + 0.0010.010 + 0.0010.0008 + 0.0001
1.000000 MΩ1μΩ3.5μA0.0020 + 0.00100.008 + 0.0010.010 + 0.0010.0010 + 0.0002
10.00000 MΩ10Ω350nA0.0150 + 0.00100.020 + 0.0010.040 + 0.0010.0030 + 0.0004
100.0000 MΩ100Ω350 nA//10 MΩ0.3000 + 0.01000.800 + 0.0100.800 + 0.0100.1500 + 0.0002
直流电流
100.0000 μA100pA< 0.015 V0.010 + 0.0200.04 + 0.0250.05 + 0.0250.002 + 0.0030
1.000000 mA1nA< 0.15 V0.007 + 0.0050.03 + 0.0050.05 + 0.0050.002 + 0.0005
10.00000 mA10nA< 0.07 V0.005 + 0.0100.03 + 0.0200.05 + 0.0200.002 + 0.0020
100.0000 m A0.1μA< 0.7 V0.010 + 0.0040.03 + 0.0050.05 + 0.0050.002 + 0.0005
1.000000 A1μA< 0.8 V0.050 + 0.0060.08 + 0.0100.10 + 0.0100.005 + 0.0010
10.00000 A10μA< 0.5 V0.100 + 0.0080.12 + 0.0080.15 + 0.0080.005 + 0.0008
短路蜂鸣
1000.000 Ω0.001Ω1 mA0.002 + 0.0300.008 + 0.0300.010 + 0.0300.001 + 0.002
二极管
1.000000 V1μV1 mA0.002 + 0.0100.008 + 0.0200.010 + 0.0200.001 + 0.002
规格
功能





档位(3)分辨率频率24 Hour 23°C± 1°C90 Day 23°C± 5°C1 Year 23°C± 5°C温度系数0°~ 18°C /28°~ 55°C
交流电压True RMS （6）
100.0000 mV0.1μV3Hz - 5Hz1.00 + 0.031.00 + 0.041.00 + 0.040.100 + 0.004
100.0000 mV0.1μV5Hz - 10Hz0.35 + 0.030.35 + 0.040.35 + 0.040.035 + 0.004
100.0000 mV0.1μV10Hz - 20kHz0.04 + 0.030.05 + 0.040.06 + 0.040.005 + 0.004
100.0000 mV0.1μV20kHz - 50kHz0.10 + 0.050.11 + 0.050.12 + 0.050.011 + 0.005
100.0000 mV0.1μV50kHz - 100kHz0.55 + 0.080.60 + 0.080.60 + 0.080.060 + 0.008
100.0000 mV0.1μV100kHz -300kHz4.00 + 0.504.00 + 0.504.00 + 0.500.200 + 0.020
1.000000 V to 750.000 V(5)1μV ~ 1mV3Hz - 5Hz1.00 + 0.021.00 + 0.031.00 + 0.030.100 + 0.003
1.000000 V to 750.000 V(5)1μV ~ 1mV5Hz - 10Hz0.35 + 0.020.35 + 0.030.35 + 0.030.035 + 0.003
1.000000 V to 750.000 V(5)1μV ~ 1mV10Hz - 20kHz0.04 + 0.020.05 + 0.030.06 + 0.030.005 + 0.003
1.000000 V to 750.000 V(5)1μV ~ 1mV20kHz - 50kHz0.10 + 0.040.11 + 0.050.12 + 0.050.011 + 0.005
1.000000 V to 750.000 V(5)1μV ~ 1mV50kHz - 100kHz0.55 + 0.080.60 + 0.080.60 + 0.080.060 + 0.008
1.000000 V to 750.000 V(5)1μV ~ 1mV100kHz -300kHz4.00 + 0.504.00 + 0.504.00 + 0.500.200 + 0.020
交流电流True RMS （6）
1.000000 mA1nA3Hz – 5Hz1.00 + 0.041.00 + 0.041.00 + 0.040.100 + 0.006
1.000000 mA1nA5Hz – 10Hz0.30 + 0.040.30 + 0.040.30 + 0.040.035 + 0.006
1.000000 mA1nA10Hz – 5kHz0.10 + 0.040.10 + 0.040.10 + 0.040.015 + 0.006
1.000000 mA1nA5kHz – 10kHz0.20 + 0.250.20 + 0.250.20 + 0.250.030 + 0.006
10.00000 mA10nA3Hz – 5Hz1.10 + 0.061.10 + 0.061.10 + 0.060.200 + 0.006
10.00000 mA10nA5Hz – 10Hz0.35 + 0.060.35 + 0.060.35 + 0.060.100 + 0.006
10.00000 mA10nA10Hz – 5kHz0.15 + 0.060.15 + 0.060.15 + 0.060.015 + 0.006
10.00000 mA10nA5kHz – 10kHz0.35 + 0.700.35 + 0.700.35 + 0.700.030 + 0.006
100.0000 mA100nA3Hz – 5Hz1.00 + 0.041.00 + 0.041.00 + 0.040.100 + 0.006
100.0000 mA100nA5Hz – 10Hz0.30 + 0.040.30 + 0.040.30 + 0.040.035 + 0.006
100.0000 mA100nA10Hz – 5kHz0.10 + 0.040.10 + 0.040.10 + 0.040.015 + 0.006
100.0000 mA100nA5kHz – 10kHz0.20 + 0.250.20 + 0.250.20 + 0.250.030 + 0.006
1.000000 A1μA3Hz – 5Hz1.00 + 0.041.00 + 0.041.00 + 0.040.100 + 0.006
1.000000 A1μA5Hz – 10Hz0.30 + 0.040.30 + 0.040.30 + 0.040.035 + 0.006
1.000000 A1μA10Hz – 5kHz0.10 + 0.040.10 + 0.040.10 + 0.040.015 + 0.006
1.000000 A1μA5kHz – 10kHz0.35 + 0.700.35 + 0.700.35 + 0.700.030 + 0.006
10.00000 A10μA3Hz – 5Hz1.10 + 0.061.10 + 0.061.10 + 0.060.100 + 0.006
10.00000 A10μA5Hz – 10Hz0.35 + 0.060.35 + 0.060.35 + 0.060.035 + 0.006
10.00000 A10μA10Hz – 5kHz0.15 + 0.060.15 + 0.060.15 + 0.060.015 + 0.006
10.00000 A10μA5kHz – 10kHz0.35 + 0.700.35 + 0.700.35 + 0.700.030 + 0.006
频率 / 周期(7)
100.0000mV to 750.000V(5)―3Hz - 5Hz0.10.10.10.005
100.0000mV to 750.000V(5)―5Hz - 10Hz0.050.050.050.005
100.0000mV to 750.000V(5)―10Hz - 40Hz0.030.030.030.001
100.0000mV to 750.000V(5)―40Hz -300kHz0.0060.010.010.001
温度 (RTD)(8)
-200 °C ~ 600 °C0.001 °C―――0.06 °C (typical)0.005 °C / °C (typical)
温度(8)
-200 °C ~ + 1300 °C0.002 °CE / J / T / K / N――0.3 °C (typical)0.004 °C / °C (typical)
-50 °C ~ + 1820 °C0.01 °CR / S / B――1 °C0.14 °C / °C
显示屏
双色VFD
标准界面
RS -232C, USB, Digital I/O
使用电源
AC 100 V / 120 V / 220 V / 240 V ±10%；45 Hz to 66 Hz and 360 Hz to 440 Hz
消耗功率
 25VA
尺寸&重量
265(W) x 107(H) x 350(D) mm；约 3.1公斤 (不含附件)
注 :
1. 有的规格, 均为单一显示(主显示)之规格
2. 准确度 : ± (% of 读值 + % of 档位)
3. 显示可过20%档位, 除了1000Vdc, 750Vac 及 10A档位
4. 电阻为 4-wire 量测规格, 或 2-wire 量测配合 REL 开启, 为防止测试收到外部噪声影响,测量过500kΩ以上电阻时,请使用有隔离的测试线
5. 交流750V档位, 频率100kHz
6. 交流特性之规格, 系指大于5%档位之正旋波输入
7. 输入>100mV,10mV~100mV输入时，读值误差的百分比乘以10倍。
8. 规格不含探棒精度，且与模拟接点有关
