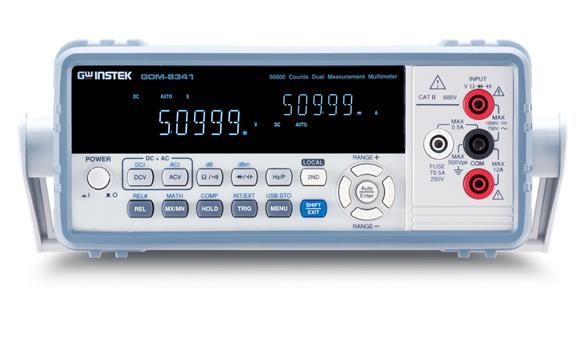

GDM-834X系列GDM-8341&GDM-8342数字万用表产品详细规格
50,000位数, VFD显示屏
双量测 / 双显示功能
量测速度可选择, 可达 40读值/秒
直流电压(DCV)基本度: 0.02%
可选择自动/手动换档
真有效值量测 (AC, AC+DC)
10/11种基本量测功能
高级量测功能：Max./Min., REL/REL#, Math, Compare, Hold, dB, dBm

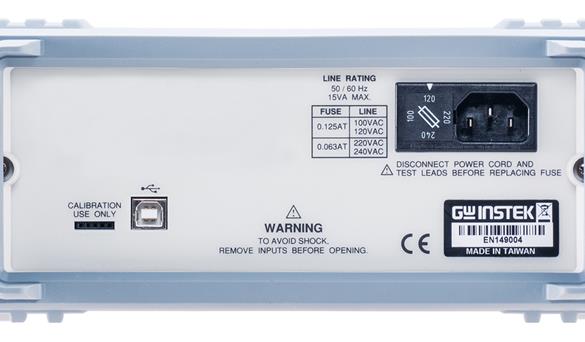

标配接口USB device, 可与计算机连线控制
具有温度测量功能 (仅GDM-8342)
具有USB储存功能 (仅GDM-8342)

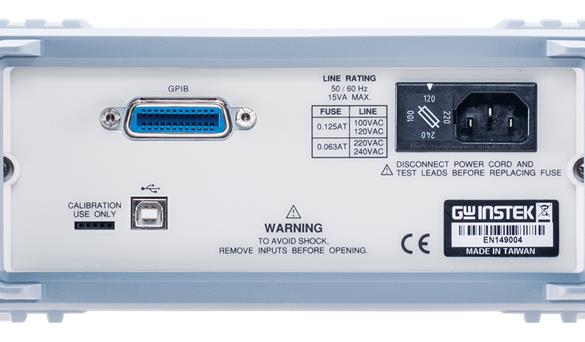

可选购GPIB接口 (仅GDM-8342, 且须于出厂前安装)
快速选型
| 型号 | 采样率 | 显示 | DCV精度 | 温度功能 | USB存储功能 | 标配接口 |
| GDM-8352 | 320/sec | 5½双显示（199999） | 0.0120% | YES | YES | USB /RS-232 |
| GDM-8341 | 40/sec | 4½双显示（50000） | 0.02% | NO | NO | USB |
| GDM-8342 | 40/sec | 4½双显示（50000） | 0.02% | YES | YES | USB |
详细规格
| 产品规格 | |||
| 档位 (*2) | 分辨率 | 输入电阻 | 度(*1)1年23°C±5°C |
| 直流电压 | |||
| 500.00 mV | 10μV | 10MΩ or >10GΩ | 0.02 + 4 |
| 5.0000 V | 100μV | 10MΩ or >10GΩ | 0.02 + 4 |
| 50.000 V | 1mV | 11.11MΩ | 0.02 + 4 |
| 500.00 V | 10mV | 10.1MΩ | 0.02 + 4 |
| 1000.0 V | 100mV | 10MΩ | 0.02 + 4 |
| 电阻 | |||
| 500.00 Ω | 10mΩ | 0.83mA | 0.10 + 5 (*3) |
| 5.0000 kΩ | 100mΩ | 0.83mA | 0.10 + 3 (*3) |
| 50.000 kΩ | 1Ω | 83μA | 0.10 + 3 |
| 500.00 kΩ | 10Ω | 8.3μA | 0.10 + 3 |
| 5.0000 MΩ | 100Ω | 830nA | 0.10 + 3 |
| 50.000 MΩ | 1kΩ | 560nA//10 MΩ | 0.30 + 3 |
| 直流电流 | |||
| 500.00 μA | 10nA | 0.06V max. | 0.05 + 5 |
| 5.0000 mA | 100nA | 0.6V max. | 0.05 + 4 |
| 50.000 mA | 1μA | 0.14V max. | 0.05 + 4 |
| 500.00 m A | 10μA | 1.4V max. | 0.10 + 4 |
| 5.0000 A | 100μA | 0.5V max. | 0.25 + 5 |
| 10.000 A | 1mA | 0.8V max. | 0.25 + 5 |
| 短路蜂鸣 | |||
| 5000.0 Ω | 100mΩ | 0.83mA | 0.10 + 5 |
| 二极管测试 | |||
| 5.0000 V | 100μV | 0.83mA | 0.05 + 5 |
| 电容 | |||
| 5.000 nF: 0.5~1nF | 0.001nF | 8.3μA | 2.00 + 20 |
| 5.000 nF: 1~5nF | 0.001nF | 8.3μA | 2.00 + 10 |
| 50.00 nF: 5~10nF | 0.01nF | 8.3μA | 2.00 + 30 |
| 50.00 nF: 10~50nF | 0.01nF | 8.3μA | 2.00 + 10 |
| 500.0 nF | 0.1nF | 83μA | 2.00 + 4 |
| 5.000 μF | 1nF | 0.56mA | 2.00 + 4 |
| 50.00 μF | 10nF | 0.83mA | 2.00 + 4 |
| 产品规格 | |||
| 档位 (*2) | 分辨率 | 频率 | 度(*1)1年23°C±5°C |
| 交流(或交流+直流)电压 True RMS(*4/*5/*6) | |||
| 500.00 mV | 10μV | 30Hz – 50Hz | 1.00 + 40 |
| 500.00 mV | 10μV | 50Hz – 10kHz | 0.50 + 40 |
| 500.00 mV | 10μV | 10kHz – 30kHz | 2.00 + 60 |
| 500.00 mV | 10μV | 30kHz – 100kHz | 3.00 + 120 |
| 5.0000 V | 100μV | 30Hz – 50Hz | 1.00 + 20 |
| 5.0000 V | 100μV | 50Hz – 10kHz | 0.35 + 15 |
| 5.0000 V | 100μV | 10kHz – 30kHz | 1.00 + 20 |
| 5.0000 V | 100μV | 30kHz – 100kHz | 3.00 + 50 |
| 50.000 V | 1mV | 30Hz – 50Hz | 1.00 + 20 |
| 50.000 V | 1mV | 50Hz – 10kHz | 0.35 + 15 |
| 50.000 V | 1mV | 10kHz – 30kHz | 1.00 + 20 |
| 50.000 V | 1mV | 30kHz – 100kHz | 3.00 + 50 |
| 500.00 V | 10mV | 30Hz – 50Hz | ------ |
| 500.00 V | 10mV | 50Hz – 10kHz | 0.50 + 15 |
| 500.00 V | 10mV | 10kHz – 30kHz | 1.00 + 20 |
| 500.00 V | 10mV | 30kHz – 100kHz | 3.00 + 50 |
| 750.0 V | 100mV | 30Hz – 50Hz | ------ |
| 750.0 V | 100mV | 50Hz – 10kHz | 0.50 + 15 |
| 750.0 V | 100mV | 10kHz – 30kHz | ------ |
| 750.0 V | 100mV | 30kHz – 100kHz | ------ |
| 交流(或交流+直流)电流True RMS(*4/*5/*6) | |||
| 500.00 μA | 10nA | 30Hz – 50Hz | 1.50 + 50 |
| 500.00 μA | 10nA | 50Hz – 2kHz | 0.50 + 40 |
| 500.00 μA | 10nA | 2kHz – 5kHz | 1.50 + 50 |
| 500.00 μA | 10nA | 5kHz – 20kHz | 3.00 + 75 |
| 5.0000 mA | 100nA | 30Hz – 50Hz | 1.50 + 40 |
| 5.0000 mA | 100nA | 50Hz – 2kHz | 0.50 + 20 |
| 5.0000 mA | 100nA | 2kHz – 5kHz | 1.50 + 40 |
| 5.0000 mA | 100nA | 5kHz – 20kHz | 3.00 + 60 |
| 50.000 mA | 1μA | 30Hz – 50Hz | 1.50 + 40 |
| 50.000 mA | 1μA | 50Hz – 2kHz | 0.50 + 20 |
| 50.000 mA | 1μA | 2kHz – 5kHz | 1.50 + 40 |
| 50.000 mA | 1μA | 5kHz – 20kHz | 3.00 + 60 |
| 500.00 mA | 10μA | 30Hz – 50Hz | 1.50 + 40 |
| 500.00 mA | 10μA | 50Hz – 2kHz | 0.50 + 20 |
| 500.00 mA | 10μA | 2kHz – 5kHz | 1.50 + 40 |
| 500.00 mA | 10μA | 5kHz – 20kHz | 3.00 + 60 |
| 5.0000 A | 100μA | 30Hz – 50Hz | 2.00 + 40 |
| 5.0000 A | 100μA | 50Hz – 2kHz | 0.50 + 30 |
| 10.000 A | 1mA | 30Hz – 50Hz | 2.00 + 40 |
| 10.000 A | 1mA | 50Hz – 2kHz | 0.50 + 30 |
| 频率 | |||
| 10Hz – 500Hz | ------ | ------ | 0.01 + 5 |
| 500Hz – 500kHz | ------ | ------ | 0.01 + 3 |
| 500kHz – 1MHz | ------ | ------ | 0.01 + 5 |
| 温度 (*7)(热电偶)(仅GDM-8342) | |||
| -200 °C ~ +300 °C | 0.1 °C | J / T / K | 2 °C (typical) |
| 显示 | |||
| 双色VFD显示屏 | |||
| 界面 | |||
| USB Device, USB Host (仅GDM-8342), GPIB (选购,仅GDM-8342适用) | |||
| 使用电源 | |||
| AC 100 V / 120 V / 220 V / 240 V ±10%, 50-60Hz | |||
| 消耗功率 | |||
| 15VA | |||
| 尺寸&重量 | |||
| 265(宽) x 107(高) x 302(深) mm;约2.9公斤, 不包含附件 | |||
