LCR-8000G系列数字电桥产品详细规格
宽广的测试频率范围20Hz~10MHz
0.1%基本度&6位解析度
DC电阻测量
带有被测元件电压/电流监控的测量功能
带有判断警报的PASS/FAIL测试功能
大LCD显示屏和友好的用户界面
多步骤模式
图表模式
选配：±200V偏压盒（频率到2MHz）
标准RS-232C/GPIB接口
| 型号 | 测试频率 | 基本精度 | 图表模式 | 多步骤模式 | 标配接口 |
| LCR-8110G | 20Hz-10MHz | ±0.1% | YES | YES | RS-232/GPIB |
| LCR-8105G | 20Hz-5MHz | ±0.1% | YES | YES | RS-232/GPIB |

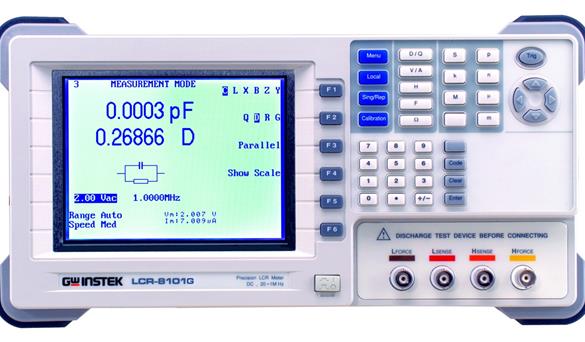

| LCR-8101G | 20Hz-1MHz | ±0.1% | YES | YES | RS-232/GPIB |
| 详细规格 | |||
| 型号 | LCR-8110G | LCR-8105G | LCR-8101G |
| 测试频率 | |||
| 20Hz ~ 10MHz, 5 位数, ±0.005% | 20Hz ~ 5MHz, 5 位数, ±0.005% | 20Hz ~ 1MHz, 5 位数, ±0.005% | |
| 输出阻抗 | |||
| 100Ω | |||
| 基本准确度 | |||
| ±0.1% (R, Z, X, G, Y, B, L, C) | |||
| 测试速度 | |||
| 交流 (＞ 2kHz) | DC | ||
| (MAX): 75mS | (MAX): 30mS | ||
| 快速(FAST): 150mS | 快速(FAST): 60mS | ||
| 中速(MEDIUM): 450mS | 中速(MEDIUM): 120mS | ||
| 慢速(SLOW): 600mS | 慢速(SLOW): 900mS | ||
| 测试信号电平 | |||
| 测试频率 | 测试信号电平(rms) | 步进 | 精度 |
| ≤3MHz | 10mV~2V | 1mV/10mV | 2%±5mV |
| ＞3MHz | 10mV~1V | 1mV/10mV | 2%±5mV |
| 短路电流 | |||
| 20mA | |||
| 测量范围 | |||
| 模式 | 测量范围 | ||
| R, Z, X | 0.1mΩ ~ 100MΩ | ||
| G, Y, B | 10nS ~ 1000S | ||
| L | 0.1nH ~ 100kH | ||
| C | 0.01pF ~ 1F | ||
| D | 0.00001 ~ 9.9999 | ||
| Q | 0.1 ~ 9999.9 | ||
| θ | -180° ~ +180° | ||
| Rdc | 0.1mΩ ~ 100MΩ | ||
| 测量参数 | |||
| 阻抗 (Z), 相位角 (θ), 电感 (L), 电容 (C),交流电阻 (Rac), 品质因数 (Q), 损耗因数 (D),导纳 (Y), 电导 (G), 电抗 (X), 电纳 (B),直流电阻 (Rdc) | |||
| 串联 / 并联等效电路 | |||
| C + R, C + D, C + Q, L + R, L + Q, L + D | |||
| 串联等效电路 | |||
| X + R, X + D, X + Q | |||
| 并联等效电路 | |||
| C + G, B + G, B + D, B + Q, B + R, L + G | |||
| 向量测量组合 | |||
| Z + Phase Angle, Y + Phase Angle | |||
| LCD显示屏 | |||
| 320 x 240 点阵显示 | |||
| 接口 | |||
| RS-232, GPIB | |||
| 电源 | |||
| AC 115V ±10% / 230V ±10% (可选), 50/60Hz | |||
| 尺寸&重量 | |||
| 330(宽) x 170(高) x 340(深)mm, 约5公斤 | |||
