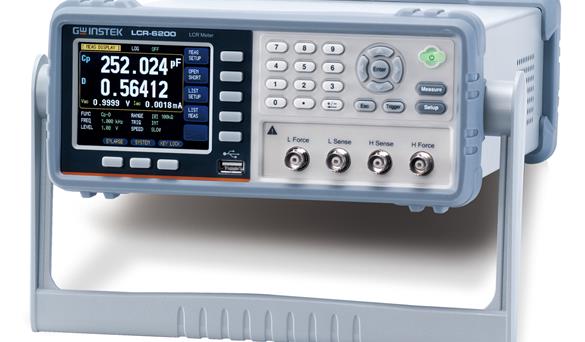

LCR-6000系列LCR-6002,LCR-6020,LCR-6100,LCR-6200,LCR-6300数字电桥产品详细规格
3.5" 彩色LCD显示屏
5个型号(10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)
测试频率连续可调
基本准确度 : 0.05%
快测试速度25mS
可选择全频段或单点OPEN/SHORT
16种主/副参数测量组合可供选择; 另外可选择2个额外的监控参数 (即多一次可显示4个不同的参数值)
提供DCR测量及内部直流偏压(DC BIAS, ±2.5V)
具PASS/FAIL判断
提供Auto Level Control 功能(ALC)
分选功能可提供9BIN,1AUX 10种分类
10个步骤的列表测试，可选择不同频率、电压、电流条件
标准配备RS-232控制接口和Handler接口及USB储存接口
体积小，利于配合自动化设备(2U,1/2 RACK)
快速选型
| 型号 | 测试频率 | 基本精度 | 10个步骤测试功能 | USB存储功能 | 标配接口 |
| LCR-6300 | 10Hz-300KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6200 | 10Hz-200KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6100 | 10Hz-100KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6020 | 10Hz-20KHz | 0.05% | YES | YES | USB/RS-232 |
| LCR-6002 | 10Hz-2KHz | 0.05% | YES | YES | USB/RS-232 |
| 详细规格 | |
| 测试频率 | |
| LCR-6300 | 10Hz～300kHz(±0.01%) (4 位显示) |
| LCR-6200 | 10Hz～200kHz(±0.01%) (4 位显示) |
| LCR-6100 | 10Hz～100kHz(±0.01%) (4 位显示) |
| LCR-6020 | 10Hz～20kHz(±0.01%) (4 位显示) |
| LCR-6002 | 10Hz～2kHz(±0.01%) (4 位显示) |
| 输出阻抗 | |
| 30Ω / 50Ω / 100Ω 可选择 | |
| 基本准确度 | |
| 慢速 / 中速 | 0.05% |
| 快速 | 0.10% |
| 测试速度 | |
| 快速: 25ms / 中速: 100ms / 慢速: 333ms | |
| 测试信号准位 | |
| 电压 | 10.00mV- 2.00V (±10%) CV:10.00mV- 2.00V(±6%) |
| 电流 | 100.0uA- 20.00mA (±10%) CC:100.0uA- 20.00mA(±6%) (@2VMax) |
| 直流偏压 | |
| 内部 | ±2.5V (0.5%+0.005V) |
| 显示范围 | |
| R, X, |Z| | 0.00001Ω ~ 99.9999MΩ |
| G, B, |Y| | 0.01nS ~ 999.999S |
| L | 0.00001uH ~ 9999.99H |
| C | 0.00001pF ~ 9999.99mF |
| D | 0.00001 ~ 9.99999 |
| Q | 0.00001 ~ 99999.9 |
| θd | -179.999° ~ 179.999° |
| θr | -3.14159 ~ 3.14159 |
| DCR | 0.00001Ω ~ 99.9999MΩ |
| Δ% | -99999% ~ 99999% |
| 测试参数 | |
| 测试组合 | Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q,Rs-Q, Rp-Q, R-X, DCR, Z-θr, Z-θd, Z-D, Z-Q, Auto LCZ |
| 监控参数(多2个可选择/每次) | Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
| 表列测试 | |
| 10 个步骤 | |
| 分选 | |
| 比较器 (9BIN,AUX:1BIN) | |
| 记忆组 | |
| 内部 – 面板设定 | 10个文件名 |
| 内部 – 量测数据 | 10000 Data(.csv) |
| USB储存 | 10个文件名, 9999个Data档案, 999个LCD画面档案 |
| 其他功能 | |
| 自动准位控制 (ALC) | ON/OFF |
| 平均 | 1~256次 |
| 触发 | 内部 / 手动 / 外部 / Bus |
| 触发延迟 | 0ms~60s |
| 判定功能 | PASS / FAIL |
| 画面储存 | 直接存入USB（Bmp格式） |
| 显示屏 | |
| 3.5英寸LCD, RGB color (320x240) | |

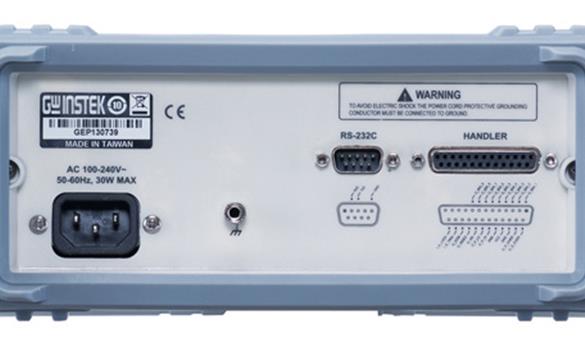

| 界面 | |
| RS-232(SCPI), Handler, USB Host | |
| 使用电源 | |
| AC 90V-250V, 50-60Hz, Max. 30VA | |
| 尺寸及重量 | |
| 265(宽)x107(高)x312(长) mm, 约3公斤 | |
