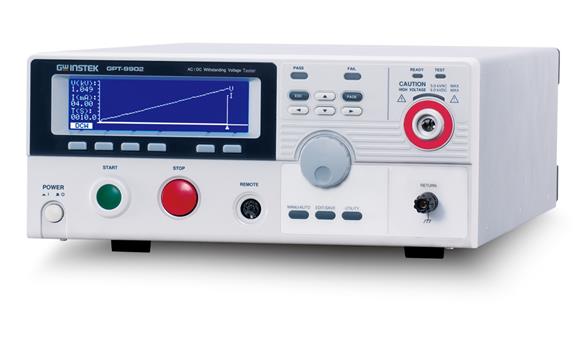

图片仅供参考,产品以实物为准
产品分类
GPT-9900系列 500VA安规测试仪GPT-9901A,GPT-9902A,GPT-9903A,GPT-9904产品详细规格
500VA测试容量
大型(240x64)点矩阵式LCD
扫描功能, 提供待测物特性分析
绝缘电阻量测可达50GΩ
手动/自动测试模式
具快速选择功能键
高亮度警示及状态指示灯
具Interlock功能
零点输出
输出电压上升时间控制
True RMS电流量测
高解析度: 1uA(电流量测), 2V(电压设定)
使用PWM放大器, 确保测试效益及测试可靠性
提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
遥控端子座, 提供机器自前面板外接控制器
提供后板输出座, 方便系统整合配线
接口: RS-232C, USB device, Signal I/O及GPIB (选购)
快速选型
| 型号 | 主要功能 | 后面板输出 | 容量 | 扫描功能 | 标配接口 |
| GPT-9904 | AC/DC/IR/GB | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9903A | AC/DC/IR | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9902A | AC/DC | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9901A | AC | √ | 500VA | √ | USB/RS-232/I/O |
| 详细规格 | |
| 交流耐压测试 | |
| 输出电压范围 | 0.100kV~ 5.000kV ac |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
| 额定负载 | 500 VA (5kV/100mA) |
| 额定电流 | 100mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV) |
| 输出波形 | 正弦波 |
| 输出电压频率 | 50 Hz / 60 Hz 可选择 |
| 电压变动率 | ± (1%读值+ 5V) [额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围(截断电流) | 0.001mA~100.0mA |
| 电流量测分辨率 | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC侦测 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 直流耐压测试 | |
| 输出电压范围 | 0.100kV~ 6.000kV dc |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
| 额定负载 | 100W (5kV/20mA) |
| 额定电流 | 20mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV) |
| 电压变动率 | ± (1%读值+ 5V) [额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围(截断电流) | 0.001mA~20.0mA |
| 电流量测分辨率[1] | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC 侦测 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 绝缘电阻测试 (GPT-9904/9903A) | |
| 输出电压范围 | 50V~1000V dc |
| 输出电压调整分辨率 | 50V/步进 |
| 输出电压准确度 | ± (1%设定值+5V) [无负载] |
| 电阻量测范围 | 0.001GΩ~ 50.00GΩ |
| 测试电压 | 50V≦V ≦500V：0.001~0.050GΩ：±(5%读值 + 1位数)；0.051~2.000GΩ：±(10%读值 + 1位数) 500V≦ V ≦1000V：0.001~0.500GΩ：±(5%读值 + 1位数)；0.501~9.999GΩ：±(10%读值 + 1位数)；10.00~50.00GΩ：±(15%读值 + 1位数) |
| 输出阻抗 | 600kΩ |
| 上/下限判定功能 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER) | 1s~999.9s |
| GND | OFF (fixed) |
| 接地阻抗测试 (仅GPT-9904) | |
| 输出电流范围 | 03.00A~32.00A ac |
| 输出电流调整分辨率 | 0.01A |
| 输出电流准确度 | 3A≦ I ≦8A: ±(1%读值+ 0.2A)；8A< I ≦32A: ±(1%读值+ 0.05A) |
| 测试电压 | 6Vac (开路电压) |
| 测试电压频率 | 50Hz/60Hz可选择 |
| 电阻量测范围 | 10.0mΩ~ 650.0mΩ |
| 电阻量测分辨率 | 0.1mΩ |
| 电阻量测准确度 | ±(1%读值+ 2 mΩ) |
| 上/下限判定功能 | Yes |
| 扫描功能* | Yes |
| 测试时间(TIMER) | 0.5s~999.9s |
| 测试方式 | 四线式量测 |
| GND | OFF (fixed) |
| 记忆组 | |
| 单步骤记忆 | MANU：100组 |
| 自动测试记忆 | AUTO：100 组, 每组多16个manu |
| 界面 | |
| 后板输出 | 标准 |
| RS-232C | 标准 |
| USB | 标准 |
| GPIB | 选购 |
| Remote terminal (Front) | 标准 |
| Signal I/O | 标准 |
| 显示屏 | |
| 240 x 64 点阵式(蓝色) LCD | |
| 使用电源 | |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
| 尺寸及重量 | |
330(W)x148(H)x482(D)mm(GPT-9902A/9901A/9903A); 约24kg 330(W)x148(H)x587(D)mm(GPT-9904); 约27kg | |
| [* ]扫描功能及测试时间可为持续测试(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被执行 | |
