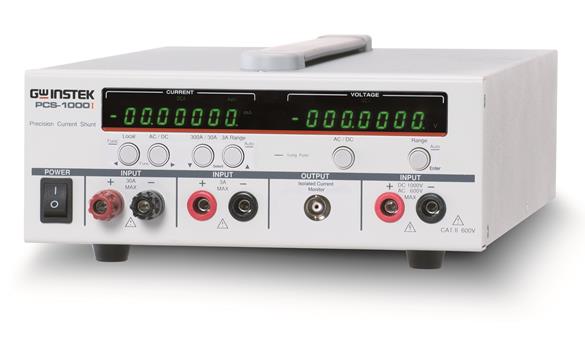

PCS-1000I电流分流器产品详细规格
1/2数字电压、电流测量分辨率
同时电流与电压测量
五段电流测量(交流&直流): 30mA/ 300mA/ 3A/ 30A/ 300A
交流电压测量: 200mV/ 2V/ 20V/ 200V/ 600V
直流电压测量: 200mV/ 2V/ 20V/ 200V/ 1000V
标配: USB& GPIB
CE
快速选型
| 型号 | 交直流电流档位 | 交流电压档位 | 直流电压档位 | 接口 |
| PCS-1000I | 30mA/300mA/3A/30A/300A | 200mV/2V/20V/200V/600V | 200mV/2V/20V/200V/1000V | USB/GPIB |
| 详细规格 | |||
| 直流特性 | |||
| 直流电压 | |||
| 檔位 | 1 Year 23 ℃ ± 5 ℃ | 温度系数/℃ | |
| 200.0000 mV | 0.0050 + 0.0035 | 0.0005 + 0.0005 | |
| 2.000000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 20.00000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 200.0000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 1000.000 V | 0.0050 + 0.0020 | 0.0005 + 0.0001 | |
| 准确度 : ± (% of 读值 + % of 檔位)电压文件位输入阻抗: 10MΩ 有电压文件位 | |||
| 直流电流 | |||
| 檔位 | 电阻压降 | 23 ℃ ± 5 ℃ @1年 | 温度系数/℃ |
| 30.00000 mA | <0.4 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 300.0000 mA | <0.5 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 3.000000 A | <0.8 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 30.00000 A *1 | <0.8 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 300.0000 A*1 | <0.8 V | 0.02 + 0.005 | 0.001 + 0.002 |
| 准确度 : ± (% of 读值 + % of 檔位) | |||
| 隔离输出直流电流准确度 | |||
| 檔位 | 解晰度( 6 1/2) | 直流 准确度 | 温度系数/℃ |
| 30.00000 mA | 0.00001mA | 0.1 + 0.05 | 0.001 |
| 300.0000 mA | 0.0001mA | 0.1 + 0.05 | 0.001 |
| 3.000000 A | 0.000001A | 0.1 + 0.05 | 0.001 |
| 30.00000 A *1 | 0.00001A | 0.1 + 0.05 | 0.001 |
| 300.0000 A *1 | 0.0001A | 0.2 + 0.05 | 0.001 |
| 准确度 : ± (% of 输出值 + % of 满刻度)满刻度电流时的输出电压 = 3V | |||
| 交流特性 | |||
| 有效值交流电压 | |||
| 檔位 | 频率 | 23 ℃ ± 5 ℃ @1年 | 温度系数/℃ |
| 200.0000 mV | 45Hz - 2kHz；2kHz - 10kHz；10kHz - 20kHz | 0.5 + 0.05；1.0 + 0.05；2.0 + 0.10 | 0.005 + 0.005 |
| 2.000000 V | 0.005 + 0.005 | ||
| 20.00000 V | 0.005 + 0.005 | ||
| 200.0000 V | 0.005 + 0.005 | ||
| 600.000 V | 0.005 + 0.005 | ||
| 准确度 : ± (% of 读值 + % of 檔位) | |||
| 有效值交流电流 | |||
| 檔位 | 频率 | 23 ℃ ± 5 ℃ @1年 | 温度系数/℃ |
| 30.00000 mA | 45Hz - 2kHz；2kHz - 10kHz | 0.5 + 0.05；1.0 + 0.05 | 0.03 + 0.006 |
| 300.0000 mA | 0.03 + 0.006 | ||
| 3.000000 A | 0.03 + 0.006 | ||
| 30.00000 A *1 | 45Hz - 400Hz | 0.5 + 0.05 | 0.03 + 0.006 |
| 300.0000 A *1 | 0.03 + 0.006 | ||
| 准确度 : ± (% of 读值 + % of 檔位) | |||
| 监测-交流电流准确度 | |||
| 档位 | 频率 | 交流 准确度 | 温度系数/℃ |
| 30.00000 mA | 45Hz - 2kHz；2kHz - 10kHz | 0.2 + 0.05；0.5 + 0.05 | 0.001 |
| 300.0000 mA | 0.001 | ||
| 3.000000 A | 0.001 | ||
| 30.00000 A *1 | 45Hz - 400Hz | 0.5 + 0.05 | 0.001 |
| 300.0000 A *1 | 0.001 | ||
| 准确度 : ± (% of 输出值 + % of 满刻度)；满刻度电流时的输出电压 = 3V；输入电流必须大于该档位满刻度的10%以上，才能进行有效测量 | |||
| 一般 | |||
| 电源 | 100 V / 120 V / 220 V / 240 V ±10% | ||
| 输入频率 | 50/60 Hz | ||
| 操作环境 | Full accuracy for 0 ℃ to 55 ℃, Full accuracy to 80% R.H. at 40 ℃ | ||
| 储存环境 | -40 ℃ to 70 ℃ | ||
| 功耗 | Max 35VA | ||
| 尺寸 | 210 mm (W) * 80 mm (H) * 390mm (D) | ||
| 重量 | Approximately 5 kg | ||
(本规格适用于热机30分钟后，且环境在18到28度C之间。)
*1 对于30A/300A档位的准确度，需增加8 ppm/watt功率系数。
