AT9220综合安规测试仪产品详细规格
特征
AT9220可以提供 5kVAC/20mA耐压、6kVDC/10mA耐压、绝缘电阻测试。
可控正弦发生器：在交流输出时可以设定工作在 50或 60Hz，不再受线电压限制；
线性功放：电压波形的失真度小，控制简单可靠性高。
输出电压闭环控制：保证负载调整率很小，测试数据可靠。
可以独立的进行交流耐压测试、直流耐压测试、绝缘电阻测试，而且可以通过测
试方案的项目设定，进行多项目顺序测试。
规格
| 测试功能 | 交流耐压、直流耐压、绝缘电阻 |

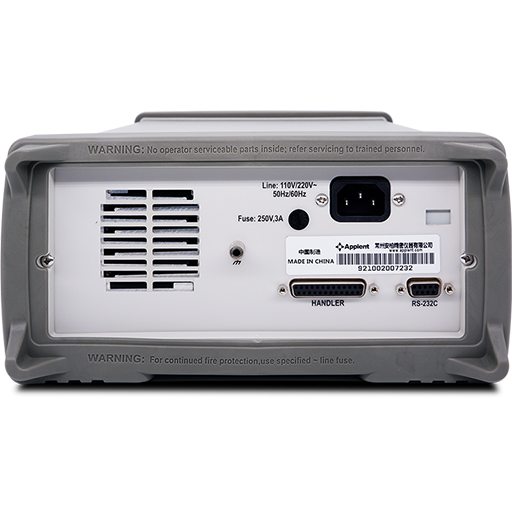

| 接口 | RS232/Handler |
| 电弧侦测 | 9级（AC/DC) |
| 其它功能 | 列表设置 放电功能 5寸真彩LCD+触摸屏 |
| 交流耐压 | |
| 额定输出 | AC 5.000kV/20mA |
| 输出电压 | 0.050kV-5.000KV AC 分辨率：1V |
| 电压准确度 | 2% of reading + 5 digits |
| 电压调整率 | 2% of reading +5V (从空载到满载) |
| 输出频率 | 50Hz或60Hz可选 |
| 测量电流 | 0.001mA-20.00mA 分辨率：0.001 / 0.01 |
| 电流准确度 | 2%× 读数 + 5 个字 |
| 电压上升时间 | 0.1s-999.9s |
| 测试时间 | 0.2s-999.9s |
| 电压下降时间 | 0.1s-999.9s |
| 直流耐压 | |
| 额定输出 | DC 6kV/10mA |
| 输出电压 | 0.050kV-6.000kV DC 分辨率：1V |
| 电压准确度 | 2% of reading + 5 digits |
| 电压调整率 | 2% of reading +5V |
| 电流测量 | 0.1μA-10.000mA |
| 电流准确度 | 2% of reading +5 digits |
| 电压上升时间 | 0.1s-999.9s |
| 测试时间 | 0.2s-999.9s |
| 电压下降时间 | 0.1s-999.9s |
| 绝缘电阻 | |
| 额定输出 | DC 1kV/10GΩ |
| 输出电压 | 0.050kV-1.000kV DC 分辨率：1V |
| 电压准确度 | 1% of reading + 2 digits |
| 测量范围 | 0.1MΩ-10GΩ |
| 电阻准确度 | <500V： 0.1MΩ-1GΩ， Accuracy：±(10% of reading +5 digits ) 1GΩ-10GΩ , 仅供参考 ≥ 500V： 1MΩ-1GΩ， Accuracy：±（5% of reading +5 digits） 1GΩ-10GΩ， Accuracy：±（10% of reading +5 digits） |
| 测试时间 | 0.2s-999.9s |
| 电源要求 | 198V ~ 242V 50/60Hz 400VA |
| 尺寸与重量 | 270mm( 宽 )x130mm( 高 )x450mm ( 深 ) 10kg |
| 附件 | ATL900E耐压测试线 ,ATL108 通讯线 ,ATL900E-1 高压测试棒 |
