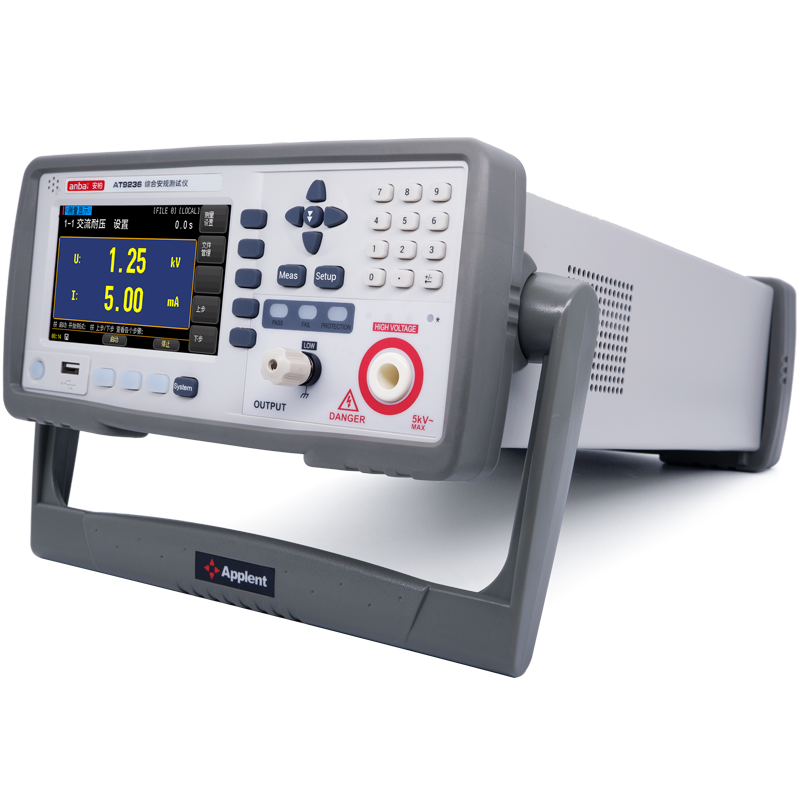

AT9236综合安规测试仪产品详细规格
特征
交流耐压测试额定输出：5kVac/100mA
直流耐压测试额定输出：6kVdc/10mA
绝缘测试额定输出：2.5kVdc/9999MΩ
标配 RS232，Handler 自动化接口
电弧 ARC 侦测功能
10 寸 TFT-LCD 显示
规格
| 测试功能 | 交流耐压、直流耐压、绝缘电阻 |

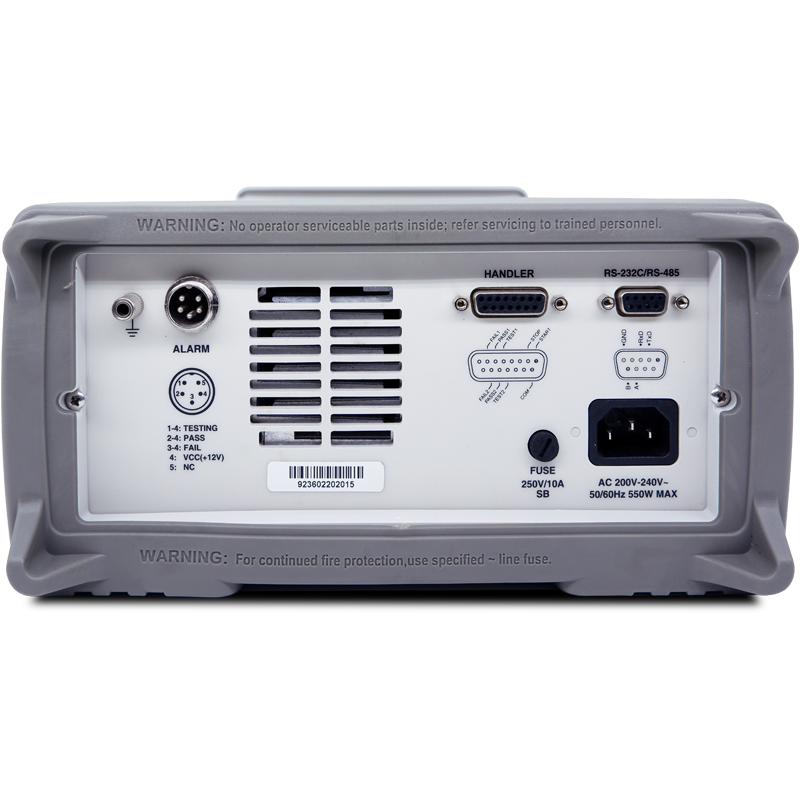

| 接口 | USB-HOST 、 RS232/RS485 、HANDLER 、报警灯接口、外部遥控接口 |
| 标准配置 | 5kV、100mA、500VA |
| 比较器 | 上下限智能判定功能，可以自动识别不良品，同时提供声光报警 |
| 保护功能 | 自动过压过流包含 |
| 其它功能 | 列表设置 放电功能 5寸真彩LCD+触摸屏 |
| 交流耐压 | |
| 额定输出 | AC 5.000kV/100mA |
| 实际输出功率 | 500VA |
| 输出电压 | 100~5000 V AC 分辨率：1V |
| 电压准确度 | 2% of reading + 5 digits |
| 电压调整率 | ±（2%×设置值+5V） |
| 电压平稳性 | ±（0.4%×设置值+1V） /分钟，空载、满载 |
| 输出波形失真 | 阻性负载：＜2% |
| 输出频率 | 50Hz或60Hz可选 |
| 短路电流 | ＞200mA |
| 电压测量 | 0.10 ~ 5.00kV 分辨率： 0.01kV |
| 电压测量准确度 | (1.5% of reading+1 counts) |
| 测量电流 | 0.000~3.500/3.00~100.00 mA 分辨率：0.001 / 0.01mA |
| 电流准确度 | 2%× 读数 + 5 个字 |
| 直流耐压 | |
| 额定输出 | DC 6kV/10mA |
| 实际输出功率 | 60VA， ≥90% |
| 输出电压 | 0.1kV-6.000kV DC 分辨率：1V |
| 电压准确度 | 2% of reading + 5 digits |
| 电压调整率 | ±(1.5%×读数值+1 个字) |
| 输出纹波 | <5%（6kV/1mA 阻性负载） |
| 电流测量 | 0.0~350.0/300~3500/3000~9999 μA/10mA 分辨率： 0.1/1/10μA/0.01mA |
| 电流准确度 | 2% of reading +5 字 |
| 绝缘电阻 | |
| 额定输出 | DC 2.5kV/9999MΩ |
| 输出电压 | 100~2500V DC 分辨率：1V |
| 电压准确度 | 2%x 设置值 + 5V |
| 跌落电压 | >90%，跌落电阻 10MΩ（1% x 量程） |
| 测量范围 | 1MΩ-9999MΩ，分辨率1MΩ |
| 电阻准确度 | 范围：（1 ~9999） MΩ，分辨力： 1MΩ 判定误差：（100-499） V， 1~1000,±(8%×读数值+2 个字) 1000~2000,±(12%×读数值+2 个字) （500-2500V）， 1~199,±(2%×读数值+2 个字)， 200~999, ± (5%×读数值+2 个字) 1000~9999, ± (15%×设定值+2 个字 |
| 电源要求 | 198V~242V AC 50/60Hz |
| 尺寸与重量 | 400(宽)x200(高)x503.5(深) 20kg |
| 附件 | ATL900E耐压测试线 ATL108 通讯线 ATL900E-1 高压测试棒 |
