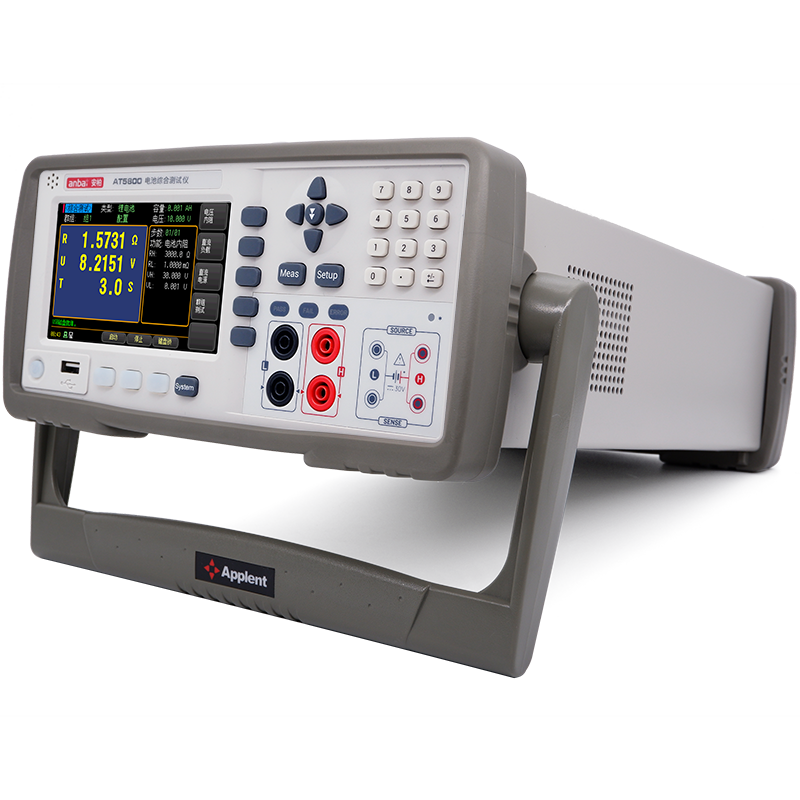

AT5800电池综合测试仪产品详细规格
特征
5英寸TFT-LCD真彩显示，触摸屏
电压测量范围：0.00001~80.0000V
电阻测量范围：0.0001mΩ~300.00Ω
测试频率：1kHz频率稳定性 20ppm
10mV/1mA高精度电源输出
1mV/0.1mA高精度直流负载
触发方式：内部、外部（包括手动和远程触发）
USB存储数据
调零功能：全量程短路清零
交流四端子测试
讯响报警：关、合格、不合格
支持115200波特率，兼容SCPI协议，MODBUS协议
HANDLER全光耦隔离，内置上拉电阻的输入输出口，支持内部5V和外部35V电源
规格
| 内部交流内阻测试 | |
| 准确度 | 0.5% |
| 测试量程 | 0.0001mΩ~300.00Ω，6量程自动或手动 |
| 信号源 | 交流1kHz, 20ppm |
| 测试速度 | 慢速：3次/秒，快速：20次/秒 |
| 清零 | 全量程短路清零校准 |
| 内部电池电压测试 | |
| 准确度 | 0.01% |
| 测量范围 | 0.00001V~80.0000VDC, 2量程自动或手动 |
| 内部程控电源 | |
| 额定输出 | 30V, 5A, 100W |
| 电压分辨率 | 0.01V |
| 电流分辨率 | 0.001A |
| 功率分辨率 | 0.01W |
| 纹波电压 | <5mVrms |
| 纹波电流 | <5mArms |
| 负载调整率 | 电压：< 0.01%+3mV 电流：< 0.01%+3mA |
| 电源调整率 | 电压：< 0.01%+3mV 电流：< 0.01%+3mA |
| 可编程准确度 | 电压:< 0.05%+10mV 电流: < 0.1%+2mA |
| 回读准确度 | 电压:< 0.05%+10mV 电流: < 0.1%+2mA |
| 内部直流电子负载 | |
| 额定输入 | 30V, 15A, 100W |
| 定电流(CC) | 0-3A: 分辨率：0.0001A; 准确度:±0.1%±6字 0-15A: 分辨率：0.001A; 准确度:±0.2%±6字 |
| 定电压(CV) | 0~30V：分辨率：0.001V 准确度：±0.05%，±6dgt |
| 定功率(CP) | 0~100W：分辨率：0.1W 准确度：±1%，±2dgt |
| 定电阻(CR) | 0~4kΩ：分辨率：1Ω 准确度：±1%，±2dgt |
| 短路测试 | 电流：≈15A |
| 电池容量测试 | |
| 容量测试范围 | 0.001~9999.9AH, 分辨率0.001AH |
| 1C电流充放电 | 3~4小时 |
| 综合性能测试 | 对带保护板的电池的特性进行快速测试和分选，测试项目用户可自行编辑 |
| 静态测试 | 测试有功能：2秒 |
| 电池激活 | 使电池退出休眠或过放电保护状态 |
| 电压及内阻 | 四端测试，准确测试电池静态电压和交流内阻 |
| 充电测试 | 对电池充电，达到测试时间后，测试电池的实际电压并且进行比较 |
| 过充测试 | 按照用户设置的步进电流和步进时间对电池充电，同时检测电流是否被切断，获得电池的充电保护电流，判断电池充电过流保护功能是否正常 |
| 直流内阻测试 | 负载模块带载设定电流，测量电池空载和带载电压，计算出直流内阻。 测试范围：0~1000mΩ |
| 放电测试 | 电池进行放电，到达测试时间后，测量电池的实际电压，与设定值进行比较 |
| 过放测试 | 按照设置的步进电流和步进时间对电池放电，同时检测电流是否被切断，得到电池的放电保护电流，与设定值进行比较，判断电池放电过流保护功能是否正常 |
| 短路测试 | 在设定时间内带载大电流，模拟短路条件，同时检测电流是否被切断，测试得到电池的短路保护时间，与设定值进行比较，判断电池短路保护功能是否正常。 短路测试时间分辨率 0.1ms |
| 恢复测试 | 在短路测试，过充测试，过放测试后，电池可能在处于保护状态，通过恢复测试判断电池是否恢复正常。 |
| 触发方式 | 内部、外部（包括手动和远程触发） |

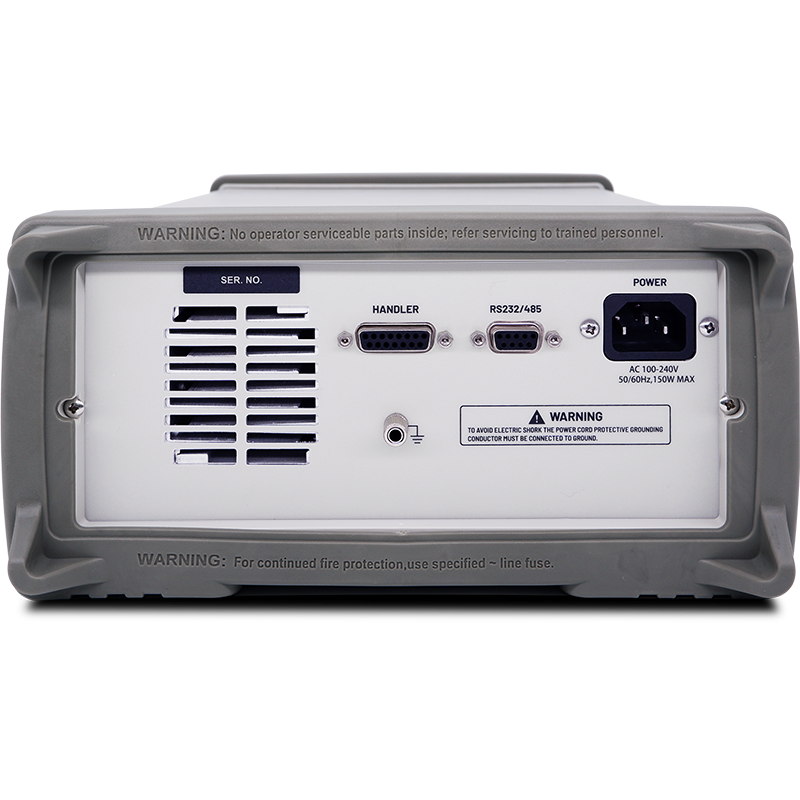

| 接口 | Handler,RS-232 |
| 显示 | 5英寸TFT-LCD真彩显示，触摸屏 |
| 电源要求 | 220VAC,150W MAX |
| 尺寸 | 300mm( 宽 )x130mm( 高 )x420mm ( 深 ) |
| 重量 | 5kg |
