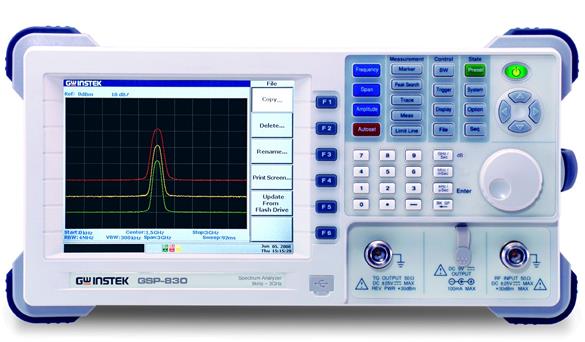

GSP-830扫瞄式频谱分析仪产品详细规格
低底噪(-117dBm@1GHz, 3k RBW)
自动测量功能
顺序编程测量功能
ACPR, OCBW, Channel Power, N-dB 和相位抖动测量功能
编辑限制线进行通过/失败测量
10 组游标(包括△游标和峰值功能)
分割视窗,允许独立的设置
AC/DC/电池 多种供电模式
USB/RS-232C/GPIB(选配) 接口
直接 VGA 输出
6.4" TFT 彩色 LCD, 解析度: 640x480
轻巧的体积 , 330(W) x 170(H) x 340(D) mm
6公斤的极轻重量(不包含配件)
选配信号追踪发生器
选配前置放大器
| 规格 | |
| 频率 | |
| 频率范围 | 9kHz ~ 3GHz |
| 老化率 | ± 10ppm, 0~50°C, 5ppm/年 |
| 频宽范围 | 2kHz ~ 3GHz 在 1-2-5 顺序步进, 全展频, 零展频 |
| 相位噪声 | -80dBc/Hz @1GHz 20kHz offset 典型值 |
| 扫频时间范围 | 50ms ~ 25.6s |
| 解析度带宽 | |
| 解析度带宽范围 | 3kHz, 30kHz, 300kHz, 4MHz |
| 解析频宽度 | 15% |
| 视频频宽范围 | 10Hz ~ 1MHz 1-3 步进 |
| 幅度 | |
| 测量范围 | ‘-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm ；-117dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm；-114dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm(Span = 50kHz, RBW = 3kHz) |
| 过载保护 | Max. +30dBm, ±25VDC |
| 参考电平范围 | -110dBm ~ +20dBm |
| 度 | ±1dB @100MHz |
| 频率平坦度 | ±1dB |
| 幅度线性度 | ±1dB over 70dB |
| 动态范围 | |
| 平均背景噪声 | <-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm ；<-149dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level ≧-110dBm ；<-146dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level ≧-110dBm |
| 三阶交调失真 | <-70dBc RF Input @-40dBm, Ref.Level @-30dBm |
| 协波失真 | <-60dBc RF Input <-40dBm , Ref.Level @-30dBm |
| 非协波伪噪声 | <-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm；<-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm ；<-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm(Span = 50kHz, RBW = 3kHz) |
| 总体 | |
| 显示器 | 640 x 480 高分辨率 TFT 彩色 LCD |
| 分割视窗 | 动态视窗: 上, 下 或交替 (两个同时扫描视窗) |
| 游标 | 10 组峰值游标: 5 组△游标；功能: Delta, To Peak, To Minimum, Peak Track, Peak Table, Peak Sort |
| 轨迹侦测 | 3 个轨迹功能：峰值, 值保持, 冻结, 平均, 轨迹数学运算 |
| 功率测量 | ACPR, OCBW, 信道功率, N dB 带宽和相位抖动 |
| 自动设定功能 | 自动侦测并显示 |
| 触发 | 条件: 视频, 外部 (正向, +5V TTL 外部信号) ；模式: 普通, 单次, 连续 |
| 顺序编程测量 | 可以不通过远端控制软件自动执行测试用户定义的程序段, 10 组顺序程序段设置 和 每个设置可有10 个程序段, 变量延迟 和 等待通过功能使自动测量更容易, 可顺序链接和嵌套不同的顺序设置. |

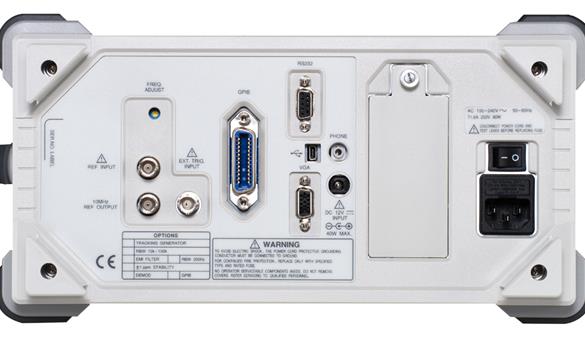

| 连接器 | |
| 射频输入 | N 型母头, 50Ω 标准；射频输入 VSWR: <2:1, @0dBm 参考电平 |
| 外部参考 | BNC 母头 |
| 时钟输入 | 1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2MHz |
| 参考时钟输入 | BNC 母头, 10MHz |
| 直流输入 | 插孔: 5.5mm, 12V |
| 直流输出 (for GAP-801) | 类型: SMB 公头, 输出 +9V/100mA. |
| 接口 | |
| RS-232C | Sub-D 9 针母头 |
| USB | USB Host/Device 全速 |
| VGA 输出 | 前面板: 可插FLASH卡的A型插座 |
| 选配: GPIB 接口 | IEEE 488.2 总线 |
| 电源 | |
| AC 100 ~ 240V, 50/60Hz | |
| 附件 | |
| 操作手册 x 1；电源线 x 1；USB 线(A型插头转小B型插头) x1 | |
| 尺寸和重量 | |
| 330(W) x 170(H) x 340(D) mm；约 6kg | |
