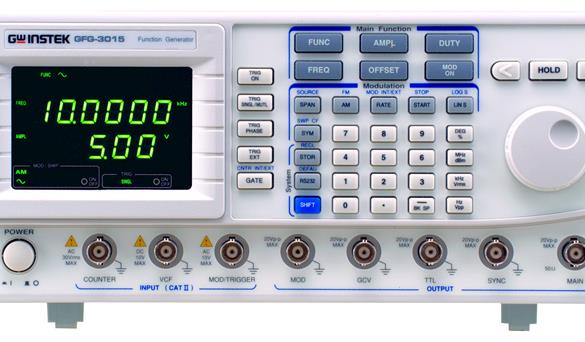

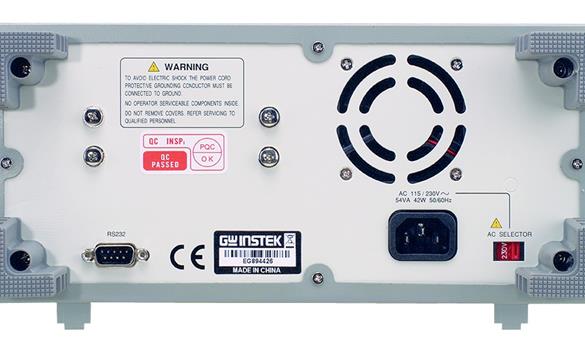

GFG-3015信号产生器产品详细规格
频率范围 0.01Hz~15MHz
频率解析度可达10mHz
可同时显示设定频率及设定振幅
内建6位数计数器, 可计数高达150MHz之频率
输出波形包含: 正弦波, 方波, 三角波, Ramp, 脉冲波, AM, FM, 扫描功能, 触发输出以及Gate / Burst
VCF for 100:1 外部端频率控制
INT/EXT, AM/FM Modulation
GCV 同步输出功能
连续可调直流飘移控制
提供SYNC输出功能
LIN/LOG扫描模式
输出过载保护功能
内建RS-232C通讯介面
| 规格 | ||
| 主要规格 | ||
| 输出波形 | 正弦波, 方波, 三角波, ±Ramp, 脉冲波, AM, FM, 扫描功能, 触发, Gate, Burst | |
| 频率范围 | 10mHz~15MHz共8档(自动选择) | |
| 频率解析度 | 15MHz~150kHz(100Hz);1.5MHz~15kHz(10Hz); 150kHz~1.5kHz(1Hz);15kHz~150Hz(0.1Hz);1.5kHz~15Hz(10mHz); 150Hz~1.5Hz(10mHz);15Hz~0.15Hz(10mHz); 1.5Hz~0.01Hz(10mH) | |
| 频率误差 | 0.02% + 5位数 | |
| 输出阻抗 | 50Ω ±10% | |
| 输出振幅范围 | 10.00V~0.01V(加50Ω负载) 4 amplitude ; |Vac peak|+|Vdc|=5V;解析度: 10mV (10.00V~0.01V) | |
| 输出振幅误差 | 于 10Hz~1MHz 时 ≦3% ± 5位数 ; 于 1MHz~15MHz 时 ≦10% ± 5位数 | |
| 振幅单位 | Vpp, Vrms, dBm | |
| 直流飘移 | -5V~+5V(加50Ω负载) ; 解析度10mV | |
| 直流飘移误差 | 小振幅 ≦3% ± 3位数 | |
| 周期控制 | 80%:20%:80% 至 1MHz ; 解析度1% | |
| 周期解析度 | 于 50% 周期时 ≦1% ~ 1MHz | |
| 显示器 | 双显示7段显示器, 频率:6位数, 振幅:4位数 | |
| 正弦波 | ||
| 失真度 | ≦ 0.5%(-46dB) THD from 10Hz to 100kHz ;≦-30dBc to 15MHz (spec. applied form 1Vpp~10Vpp) | |
| 三角波 | ||
| 线性误差 | 于100Hz满刻度输出时 <1% | |
| 方波 | ||
| 非对称性 | ±1% of period + 3ns | |
| 上升/下降时间 | < 18nS | |
| SYNC 输出 | ||
| 组抗 | 50Ω±10% | |
| 位准 | 开回路 > 1Vpp | |
| 调变特性 | ||
| 类型 | AM, FM, Sweep, Trigger(int/ext), Gate 或 Burst (implement by trigger type) | |
| 波形 | Sine, square, triangle, ramp 或 Variable Symmetry Pulse | |
| 频率比例范围 | 10mHz~10kHz in 3 Frequency Range (自动切换) | |
| 频率比例误差 | 5% ± 1位数 | |
| 频率比例解析度 | 10.0kHz~0.1kHz(100Hz);99Hz~1Hz(0.1Hz); 0.99Hz~0.01Hz(0.01Hz) | |
| 对称性 | 90%:10%:90% ; 解析度: 1% | |
| 对称性误差 | ±1位数 (≦±1%) | |
| 输出位准 | 加入 10KΩ 负载时 ≧ 1Vp-p | |
| 正弦波失真度 | 10Hz~10kHz ≦1% | |
| 振幅调变 | ||
| Depth | 0~ | |
| 调变频率 | 0.01Hz~10kHz(INT) DC~1MHz(EXT) | |
| 载波 –3dB频宽 | <100Hz to >5MHz | |
| 外部输入端灵敏度 | 调变时 ≦10Vp-p | |
| 频率调变 | ||
| 误差 | 0 ~ ±5% | |
| 调变频率比例 | 0.01Hz~10kHz(INT) DC~50kHz(EXT) | |
| 外部输入端灵敏度 | ≦5Vpp for 15% deviation | |
| 扫描特性 | ||
| 扫描范围 | 15MHz~150kHz ; 1.5MHz~15kHz ; 150kHz~1.5kHz ; 15kHz~150Hz ; 1.5kHz~15Hz ; 150Hz~1.5Hz ; 15Hz~0.15Hz ; 1.5Hz~0.01Hz | |
| 扫描宽度 | >100:1 (in same frequency range) | |
| 扫描比例 | 0.01Hz~10kHz | |
| 对称性控制 | 90%:10%:90% ; 解析度: 1% | |
| 模式 | Linear / Log 扫描 | |
| 扫描输出 | 0 to ≧-5Vp-p into 10KΩ | |
| 触发特性 | ||
| 起始/截止 相位范围 | 80°~90° | |
| 比例 | 0.1Hz~10kHz | |
| 频率范围 | 0.1Hz~1MHz (Useful to 10MHz) | |
| 外部触发频率范围 | DC~1MHz, 相容于TTL输入位准 | |
| Gate或Burst | Implement by触发设定 | |
| VCF | ||
| 范围 | 100:1(0 to 10V±1) | |
| 输入直线性 | <0.5% to 1MHz,<5% to 10MHz | |
| 输入阻抗 | 10kΩ | |
| GCV 输出 | ||
| 不同频率产生 0.2V ~ 2V 之间电压 | ||
| 频率计数器 | ||
| INT/EXT | 可选择 | |
| 范围 | 5Hz~150MHz EXT | |
| 解析度 | 时基准确度 ±1位数 | |
| 时基 | ±20ppm(23℃±5℃) 于暖机30分钟后 | |
| 解析度 | 解析度: 100nHz for 1Hz 及 0.1Hz for 100MHz | |
| 输入阻抗 | 1MΩ // 150pF | |
| 灵敏度 | ≦35Vrms(5~100MHz);≦45Vrms(100MHz~150MHz) | |
| 记忆体 | ||
| 储存/呼叫 | 10组记忆体供面板设定储存/呼叫 | |
| 界面 | RS-232C | |
| 使用电源 | AC 115V/230V±15%, 50/60Hz | |
| 附件 | ||
| 电源线 × 1, 操作手册 × 1,测试线 GTL-101 × 2 | ||
| 尺寸及重量 | ||
| 290(W) × 142(H) × 460(D) mm, 约 5 kg | ||
