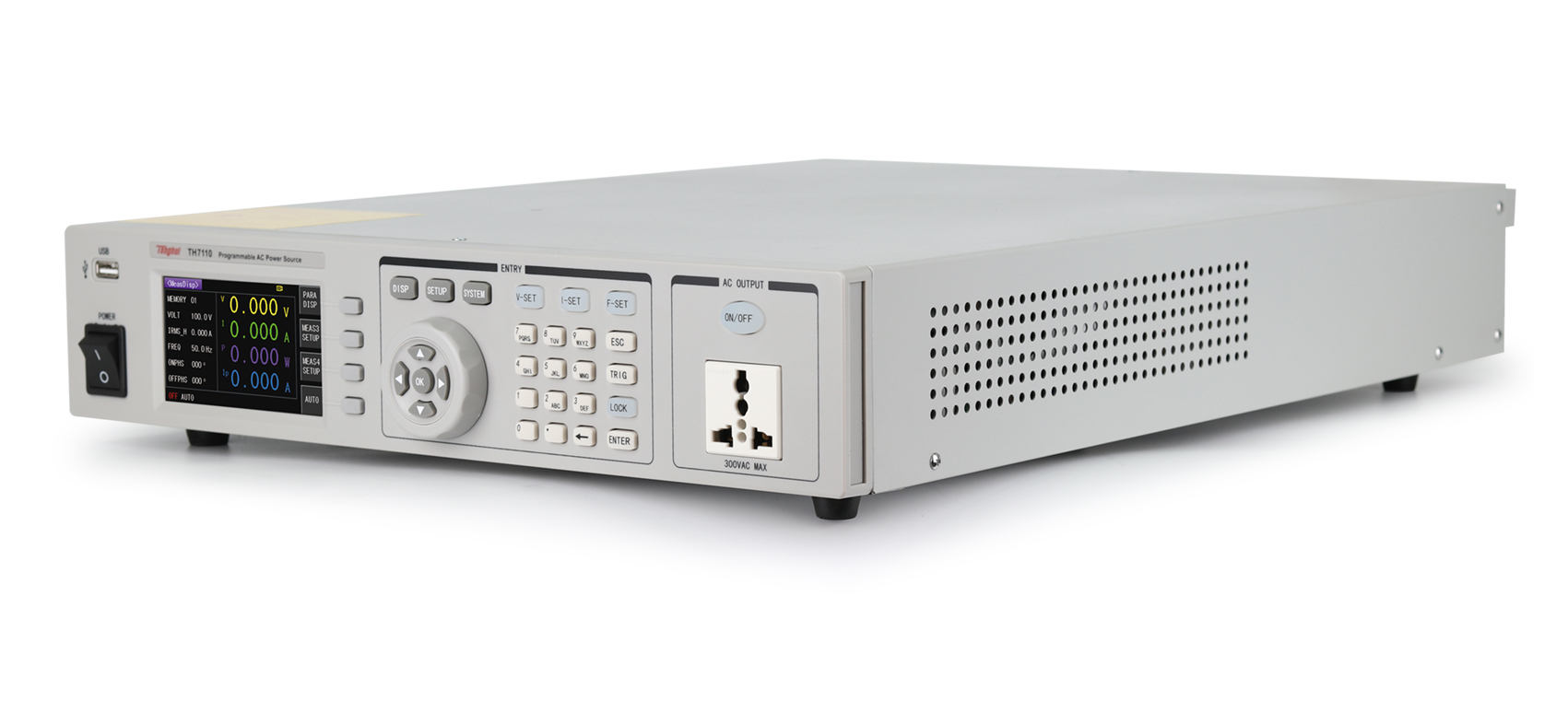

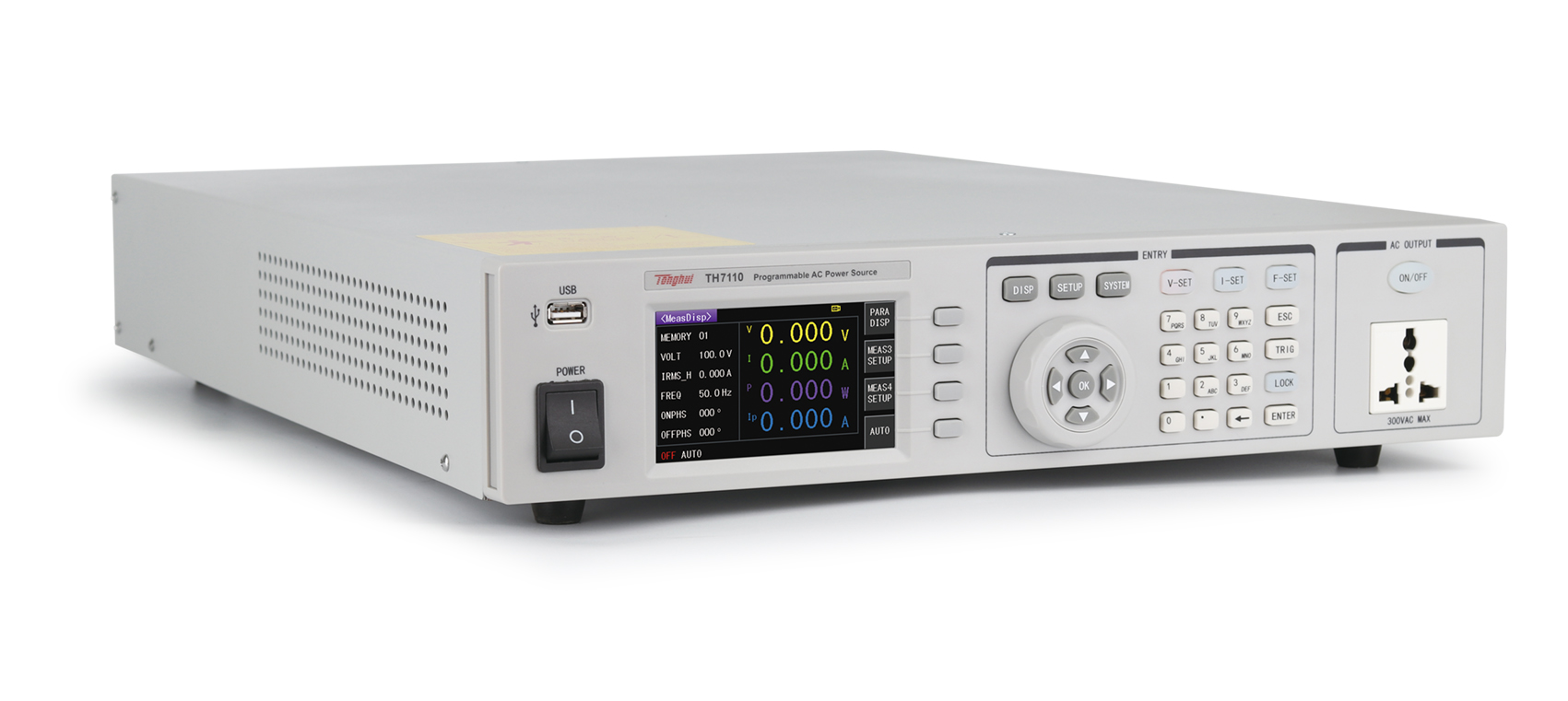

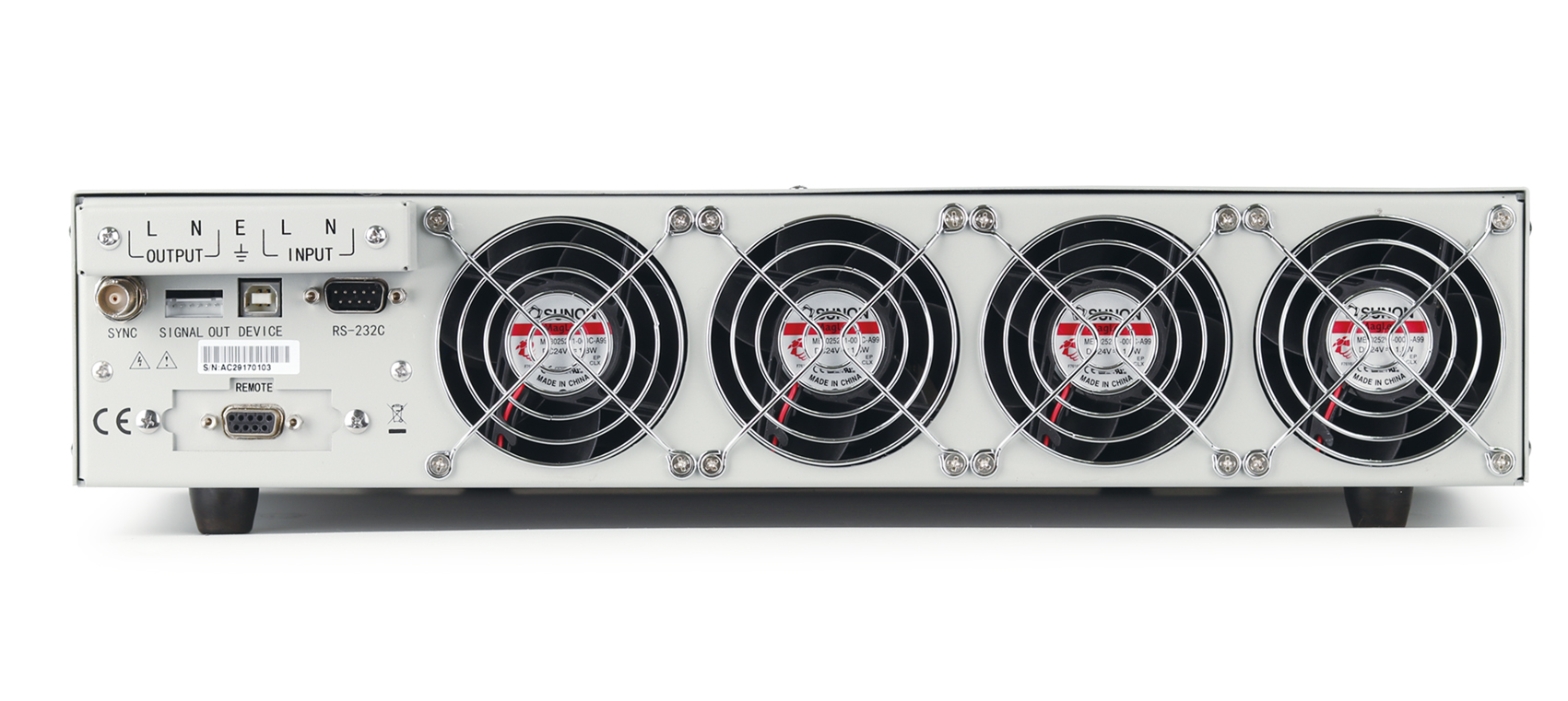

图片仅供参考,产品以实物为准

产品名称

TH7110 可编程线性交流电源

产品型号

TH7110

产品内部编号

产品价格

¥0.00

生产厂商

产品分类

TH7110 可编程线性交流电源产品详细规格


  • 技术参数

  • 产品型号

    TH7105

    TH7110

    TH7120

    AC输出

    额定功率

    500W

    1000W

    2000W

    输出电压

    0-300V

    输出频率

    45.0Hz-500Hz

    电流

    (RMS)

    0-150V

    4.2A

    8.4A

    16.8A

    0-300V

    2.1A

    4.2A

    8.4A



    峰值电流

    0-150V

    16.8A

    33.6A

    67.2A

    0-300V

    8.4A

    16.8A

    33.6A

    相位

    1Φ/2W

    总谐波失真(THD)

    输出电压在80-140V(低量程)或在160V-280V(高量程)≤0.5%

    波峰因素

    ≥4

    线性调整率

    0.1%±10%

    响应时间

    <100μs

    AC输入

    相位

    1Φ

    电压

    115/230Vac±15%

    频率

    47~63Hz

    电流

    16A/8A

    30A/16A

    30A

    功率因素

    0.7

    设置


    范围

    0-300V

    电压

    分辨率

    0.1V


    范围

    45~500Hz

    频率

    分辨率

    在45.0Hz~99.9Hz时为0.1Hz;在100Hz~500Hz时为1Hz

    初始、终止  相位角

    范围

    0~359°

    分辨率

    1°

    测量


    范围

    0~300Vac

    电压

    分辨率

    0.1V


    ±(读数的0.5%+2个字)


    范围

    45.0Hz~500Hz

    频率

    分辨率

    0.1Hz(45.0Hz~99.9Hz);1Hz(100Hz~500Hz)


    ±0.1Hz


    0-150V

    0.000~4.200A

    0.000~8.400A

    0.000~16.800A


    0-300V

    0.000~2.100A

    0.000~4.200A

    0.000~8.400A

    电流

    分辨率

    0.001A


    ±(读数的0.5%+5个字)


    0-150V

    0.00~12.6A

    0.00~25.2A

    0.00~50.4A


    0-300V

    0.00~6.3A

    0.00~12.6A

    0.00~25.2A

    峰值电流

    分辨率

    0.01A


    ±(读数的5%+2个字)


    范围

    0~500W

    0~1000W

    0~2000W

    功率

    分辨率

    0.1W(0~1000W)

    0.1W(0~1000W);1W(1000~2000W)


    ±(读数的0.6%+5个字)  在PF>0.5时


    分辨率

    0.001

    功率因素

    计算和显示到3位有效数字

    常规


    记忆序列

    50 组,9 步/组

    存储

    状态

    50

    远程信号输入

    输出开、关,读取手动模式记忆序列  1 至记忆序列  7

    远程信号输出

    合格、不合格、测试中

    同步信号输出

    输出信号  10V、BNC  型号

    保护

    过设定电流  (HI-A)、过压  (OVP)、低电压 (LVP)、过流  (OCP)、过功率 (OPP)、过温度 (OTP)

    显示器

    4.3  英寸TFT LCD,480×270

    接口

    USB  COM、RS232、USBHOST

    尺寸(长x宽x高)mm

    600×430×88

    602×430×178

    净重(kg)

    30

    40

    75
