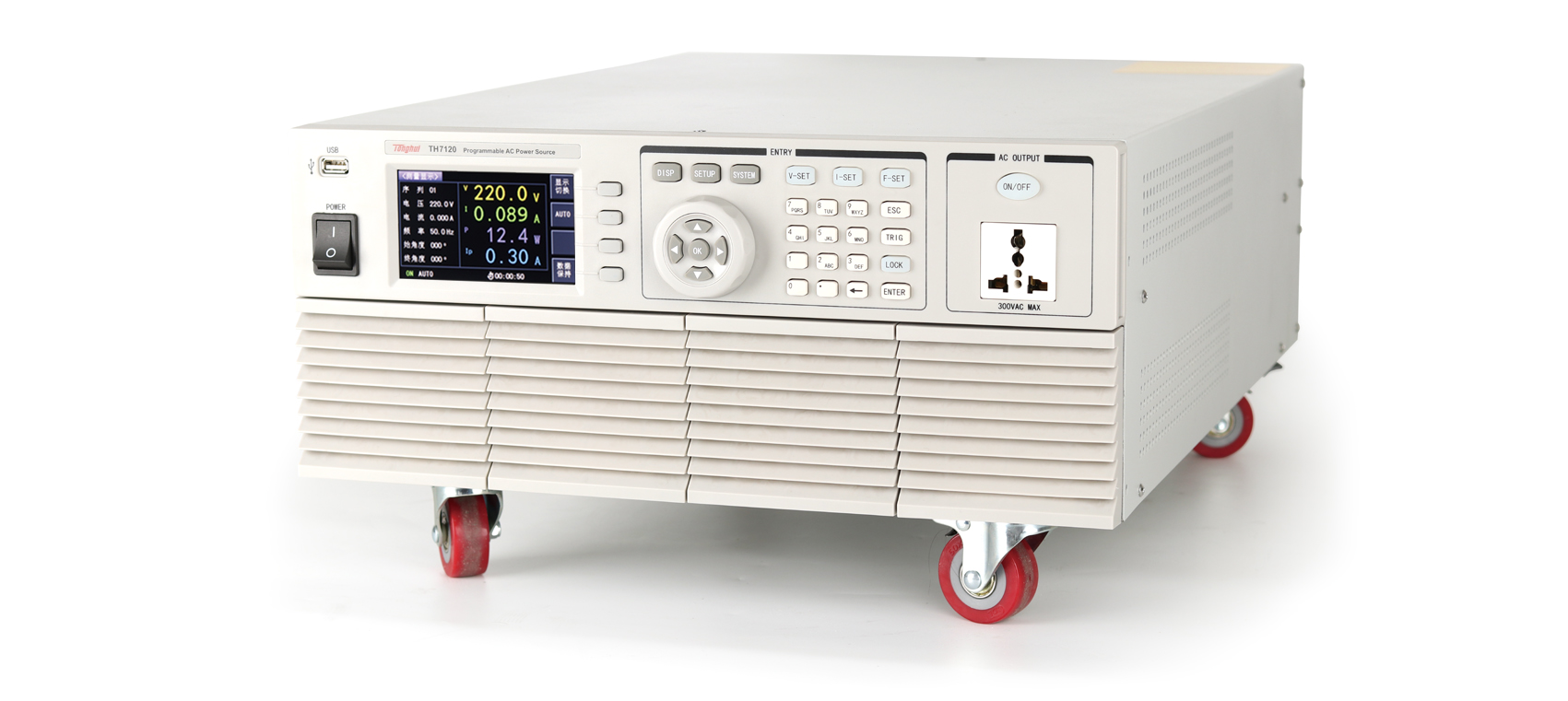

TH7120 可编程线性交流电源产品详细规格
技术参数
产品型号
TH7105
TH7110
TH7120
AC输出
额定功率
500W
1000W
2000W
输出电压
0-300V
输出频率
45.0Hz-500Hz
电流
（RMS）
0-150V
4.2A
8.4A
16.8A
0-300V
2.1A
4.2A
8.4A
峰值电流
0-150V
16.8A
33.6A
67.2A
0-300V
8.4A
16.8A
33.6A
相位
1Φ/2W
总谐波失真（THD）
输出电压在80-140V（低量程）或在160V-280V(高量程)≤0.5%
波峰因素
≥4
线性调整率
0.1%±10%
响应时间
<100μs
AC输入
相位
1Φ
电压
115/230Vac±15％
频率
47～63Hz
电流
16A/8A
30A/16A
30A
功率因素
0.7
设置
范围
0-300V
电压
分辨率
0.1V
范围
45～500Hz
频率
分辨率
在45.0Hz～99.9Hz时为0.1Hz；在100Hz～500Hz时为1Hz
初始、终止 相位角
范围
0～359°
分辨率
1°
测量
范围
0～300Vac
电压
分辨率
0.1V
度
±（读数的0.5%＋2个字）
范围
45.0Hz～500Hz
频率
分辨率
0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz）
度
±0.1Hz
0-150V
0.000～4.200A
0.000～8.400A
0.000～16.800A
0-300V
0.000～2.100A
0.000～4.200A
0.000～8.400A
电流
分辨率
0.001A
度
±（读数的0.5%＋5个字）
0-150V
0.00～12.6A
0.00～25.2A
0.00～50.4A
0-300V
0.00～6.3A
0.00～12.6A
0.00～25.2A
峰值电流
分辨率
0.01A
度
±（读数的5%＋2个字）
范围
0～500W
0～1000W
0～2000W
功率
分辨率
0.1W(0～1000W)
0.1W(0～1000W);1W(1000～2000W)
度
±(读数的0.6%＋5个字) 在PF>0.5时
分辨率
0.001
功率因素
度
计算和显示到3位有效数字
常规
记忆序列
50 组，9 步/组
存储
状态
50 组
远程信号输入
输出开、关，读取手动模式记忆序列 1 至记忆序列 7
远程信号输出
合格、不合格、测试中
同步信号输出
输出信号 10V、BNC 型号
保护
过设定电流 (HI-A)、过压 (OVP)、低电压 (LVP)、过流 (OCP)、过功率 (OPP)、过温度 (OTP)
显示器
4.3 英寸TFT LCD，480×270
接口
USB COM、RS232、USBHOST
尺寸（长x宽x高）mm
600×430×88
602×430×178
净重（kg）
30
40
75
